Völklingen : Vulcain

mais, avant d'abandonner, le vent remontons avec lui jusqu'à la plateforme des gueulards.

Nous y rencontrons l'arrivée des bennes de coke qui montent directement depuis la cokerie, accrochées à des rails similaires à ceux que nous connaissons déjà

cette cokerie s'étend perpendiculairement à la ligne des HF.
A l'arrière plan on voit un des trois crassiers de l'usine qui se dressent sur la rive oppose de la Saar

Comme expliqué dans la première partie, les bennes ont été basculées dans le sas du gueulard, le couvercle a été rabattu et nous allons descendre avec ces matières (minerai préparé et coke) elles, à l'intérieur tapissé de réfractaires; et nous de balcon en balcon photographiant la cuve et son environnement.
Nous avons dévalé une volée de marches et nous sommes maintenant au bas du sas dans lequel le minerai a été déversé.
On devine l'évasement au niveau du plafond, c'est vraisemblablement là que ferme le couvercle en cloche inférieur du sas et sous lui s'amorcent les quatre conduites de prise de gaz.
Les divers appareils fixés au blindage servent à contrôler les paramètres pour maîtriser la conduite du feu,
à l'intérieur on doit mesurer plus ou moins 300°C

encore une volée de marches et nous sommes dans une cathédrale de fer

la cuve comporte encore quelques "regards" dont j'ignore la fonction

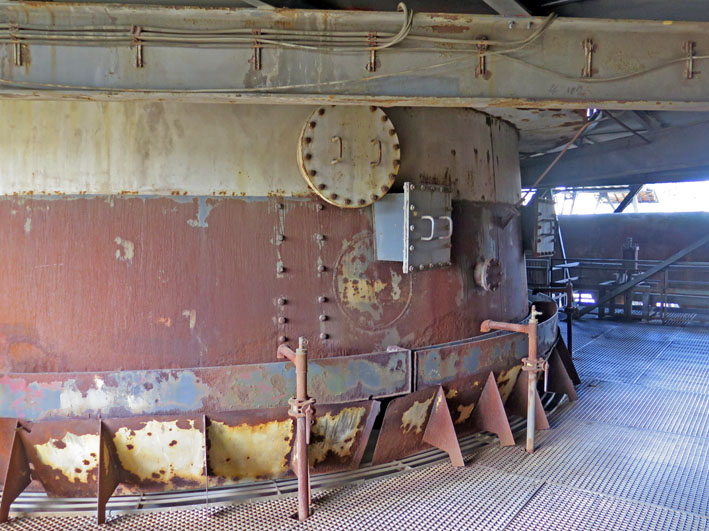

et un étage plus bas nous commençons à rencontrer le dispositif de refroidissement par eau coulant sur la surface extérieure de la cuve. J'ignore l'usage de l'espèce de sonde surexposée de l'avant plan

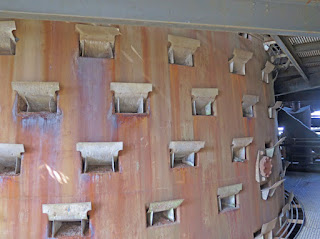

les sections de gouttières implantées dans des creux du blindage servent à bien répartir l'écoulement

encore une volée de marches et on remarquera que le nombre des éléments répartiteurs a augmenté, la température à l'intérieur de la cuve aussi (consulter le schéma emprunté sur un site intéressant. Il convient toutefois de noter que la mise au mille Tfonte/Tcoke concerne des outils plus modernes que celui que nous visitons)
http://ressources.univ-lemans.fr/AccesLibre/UM/Pedago/chimie/01/04-Chimie_descriptive/co/module_04-Chimie_descriptive_29.html
On peut aussi observer deux autres choses :
le diamètre de la cuve a augmenté sensiblement (j'ai à chaque fois pris le recul maximum)
la cuve est séparée du plancher par un vide grillagé de deux barres. La raison de ce vide est sans doute l'écoulement de l'eau qui refroidit la paroi.

nous arrivons là au ventre du haut-fourneau

nous ne sommes plus loin du plancher de coulée

deux volées plus bas, nous y sommes.
c'est ici que se déroule le spectacle de la coulée.
au quart inférieur droit de la photo, masqué par la boucheuse/déboucheuse se trouve le trou de coulée, obstrué d'argile pendant la phase de chauffe/réduction/fusion
Lorsque la quantité de fonte est jugée adéquate, la foreuse ouvre le trou et la fonte  dans un feu d'artifice se précipite dans le canal qu'on devine au tout avant plan

une vue rapprochée de l'abouchement des tuyères par lesquelles l'air que nous avons suivi lors de la page précédente, est insufflé

On aura remarqué aussi que le plancher de coulée présente une dénivellation. Cela pour faciliter l'écoulement et pour permettre de prélever le laitier (fusion de la gangue des minerais) un peu plus haut que la fonte
nous voyons ici un des deux trous de coulée du laitier qui sont respectivement à 9h et à 3H par rapport au trou de coulée fonte de 6H

un étage plus bas, sur le plancher des vaches, couraient certainement de nombreuses voies pour les wagons cuves à laitier et pour les wagons poches à fonte.
Nous avons ici une poche d'aciérie qui doit venir de l'usine voisine toujours en fonction mais avec fours électriques

il est sans doute temps de nous diriger vers la cokerie, mais au vu de ce qui est à montrer et pour ne pas devenir "étouffant" ceci sera le sujet d'une troisième page.

Second stage of the testimony of what we saw in the preserved blast furnaces of Völklingen.
As promised, I go down from the top of the BF6 by shooting a photo on each floor to finish at the casting floor

Segunda etapa del testimonio de lo que vimos en los altos hornos conservados de Völklingen.
Como prometí, voy abajo de la tapa del AF6 tirando una foto en cada piso para terminar en el piso de colada
