Chaudronnerie deuxième partie.

Au moment de terminer le dernier module en cours, celui qui doit faire la jonction entre le haut-fourneau et l'aciérie, une question se pose : quelle sera la géographie des rails  sur le bord de jonction ?

Elle dépendra du module suivant, celui qui comportera l'aciérie.
Je dois donc me pencher sur ce que sera cette aciérie, la place qu'occupera ce vaste bâtiment, et qui déterminera le plan des voies.
J'envisage un bâtiment de 35 cm x 17 cm pour le moins,  devant lequel j'aurai besoin d'un "petit" grill pour les wagons d'arrivée et de départ (ce grill existait) et derrière lequel je dois ménager un beau tiroir afin de pouvoir faire ces entrées et sorties. Il y avait en réalité beaucoup plus qu'un tiroir, il y avait entre autres le département fonderie et des gazogènes… On voit l'accumulation des petits problèmes ?
Je ne pourrai finaliser le plan de voies du module en cours qu'après avoir mis au point le plan de ce module à venir…
J'ai bien une petite idée
il reste à être assuré des dimensions de ce grand bâtiment et c'est pourquoi il faut d'abord définir les dimensions de ce qu'il y aura dedans...
C'est une des raisons de ce qui va suivre.
Bon… alors, on y va, ça va m'aider à mettre mes idées en place : voici une vue plus ou moins globale de l'usine, le bâtiment que je projette est dans la marque jaune. Le reste sera zappé, on ne sait pas tout reproduire...
Je pourrai m'inspirer d'une vue de l'intérieur pour la disposition générale de l'outil :
 L'empilement de lingotières et de lingots de la gauche de l'image sera occupé par la voie d'amenée des poches de fonte venues du haut-fourneau. La cloison extérieure de ce côté là (côté public) sera largement à claire voie pour montrer l'intérieur et aussi à cause des fumées que les cheminées ne peuvent pas canaliser à elles seules.
La fosse de coulée des lingots sera à la place qu'elle occupe sur la photo.
Le balcon des convertisseurs sera le plus fidèle que je pourrai, mais sera parcouru en dessous par une voie permettant d'évacuer le laitier d'aciérie et les poches contenant l'acier élaboré. Contrairement à un premier projet, ce balcon débordera très peu au dessus de cette voie…
Les poches d'acier sont reprises par le pont qui gérera la coulée en lingots.
Ce pont sur la photographie semble léger pour supporter des poches de plus d'une trentaine de tonnes… ce qui tombe bien, car si je peux essayer de les représenter, je ne saurais jamais respecter l'échelle.
J'ai bien écrit "les représenter" car il en faudra deux pour se partager la besogne : il y aura un four à nourrir aussi…

La photo d'extérieur suivante est prise dans le sens inverse de la première.
Les ateliers de la partie gauche ne seront bien entendu pas représentés, ils sont hors module.
Le grand bâtiment qui est dans le prolongement de celui dont on parle plus haut faisait partie de l'aciérie aussi, c'est même la plus ancienne implantation. C'était peut-être là que se trouvaient les outils dont je vais parler mais il y a eu beaucoup de remaniements et, moi, ça m'arrange de regrouper tout dans le bâtiment plus proche du haut fourneau.
A propos de ce haut fourneau justement : on distingue la forme de la tour, cinq millimètres à la droite de la grande cheminée et on voit aussi en bout du bâtiment que je veux représenter en tant qu'aciérie, la masse sombre des cowpers. Cela situe cette prise de vue avant 1956 (destruction des cowpers après le HF) et vraisemblablement dans l'immédiat après-guerre.

Maintenant qu'on a une ébauche de "cahier des charges" on va pouvoir parler des détails à prévoir.
Parler des détails d'abord, car ces détails qui vont devoir trouver leur place dans le bâtiment vont commander les dimensions générales à définir.
On va commencer par parler des convertisseurs (c'est pour eux le titre chaudronnerie) et de leur implantation :
Je ne possède aucun document direct, alors, pour avoir un guide, je me tourne vers un plan en coupe de l’aciérie Thomas de l’usine de la Providence à Rehon
Le mélangeur n’aura pas lieu d’être puisque l’usine ne possède qu'un haut-fourneau, pour le reste je peux m’inspirer de la disposition des outils, mais avec quelques remaniements en vue de m'approcher de l'image témoin et suggérer un usage plausible (accès par les ponts, accès par rail pour l'évacuation des scories et de l'acier élaboré.

Premier travail : construire ces deux convertisseurs, du genre de celui que les ouvriers sont occupés de monter sur la photo qui suit
les mesures sont établies en fonction du plan qui me dirige au départ
la forme générale est donnée par un tournage sur deux axes
ne pas oublier la tuyauterie d'air pour la boîte à vent, et trouver de quoi suggérer les accessoires, pivots, roue dentée pour commander le basculement et essayer de suggérer aussi les plaques avec rivets...
c'est là qu'on retrouve la photo déjà montrée
ne restera que de la peinture, des détails genre traces d'usage et bien entendu les supports. On y arrive.
Ici on a déjà passé une première couche
et voilà en attente les deux cornues
qu'il va falloir intégrer dans le balcon, sous les hottes d'aspiration en se tenant si possible au plus près les dimensions plus ou moins calculées sur plan. A ce sujet j'ai comparé l'encombrement de ce que j'obtiens avec ces mesures, et j'ai comparé avec un plan établi antérieurement

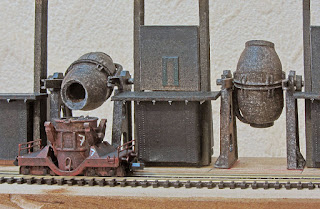

 en fonction de ces renseignements, j'ai commencé à monter les convertisseurs sur un socle et dans la foulée, j'ai esquissé ce qui sera leur cadre.
et tant qu'à faire, avec un peu de peinture c'est mieux
Les piliers qui supporteront la grosse poutre pour le roulement des ponts pourront occuper la place que je leur ai donnée, mais ils devront être plus "aériens" genre poutre treillis
L'esquisse en bois permet d'avoir une idée générale et d'affiner les mesures pour le balcon par exemple. Ces piliers ont été changés et les volumes sont esquissés




Ah oui... faudra ne pas oublier de faire trois grandes cheminées et penser tout doucement au four Martin... Après on pourra penser aux superstructures du bâtiment...

Na hebben gesproken over het werk om een Minitrix-staalslak te transformeren om het een meer
"Belgische" uitstraling te geven
Ik moet nu spreken over de converters die ik in mijn N-schaal staalfabriek  wil plaatsen.
Deze pagina is gewijd aan de start van dit werk

After talking about the work to transform a Minitrix ladle to give it a look more "Belgian"
I have to address the subject of the converters that I plan to place in my N scale steel plant.
This page is dedicated to the start of this work

Nachdem ich über die Arbeiten zur Umwandlung einer Minitrix-Giesspfanne gesprochen habe, um ihr ein "belgischeres" Aussehen zu verleihen
Ich muss jetzt über die Konverter sprechen, die ich in mein Stahlwerk im N-Maßstab einbauen möchte.
Diese Seite ist dem Beginn dieser Arbeit gewidmet

Después de hablar sobre el trabajo de transformar un cuchara de colada Minitrix para darle un aire más "belga"
Tengo que abordar el tema de los convertidores que planeo colocar en mi planta de acero a escala N.
Esta página está dedicada al inicio de este trabajo.
